【スピーネ施工方法解説7/8】雨樋の取り付け LIXILテラスの施工手順

投稿日：2015年8月29日更新日：2023年5月30日

投稿日：2015/8/29更新日：2023/5/30

著者：エクスショップ編集部

新着情報

次に雨樋の取り付けです。雨どいは左右どちらでも取り付けが可能です。スピーネの施工作業前にどちらにつけるかあらかじめ決めておくと工事がスムーズです。このページで紹介する取り付け方法は、雨樋のメンテナンス時にも役立ちます。

◆リクシル新テラス屋根の「スピーネ」雨樋の取り付け方法

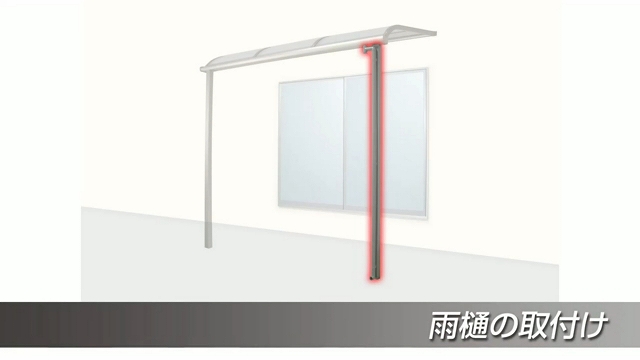

５８．雨樋の取り付け【LIXIL 新テラス屋根スピーネ】

テラスの屋根で集めた雨は、雨樋で地面まで誘導します。そのため意外と流れる水の量にびっくりするかも知れません。「排水計画」というと大げさかも知れませんが、排水溝などが近くにある場合はそちら側に雨樋を持ってくるとより使い勝手の良いテラスになります。

◆雨樋の縦に下ろす樋を取り付けます。

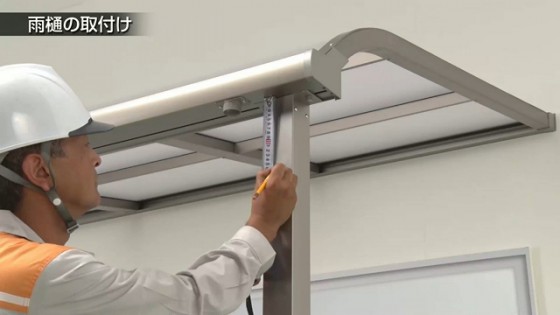

５９．雨樋の取り付け位置を確認します【LIXIL 新テラス屋根スピーネ】

写真では柱の前側に取り付けていますが、横側でも取り付けは可能です。フェンスなど干渉物がある場合にあわせて取り付けできます。

◆柱に「でんでん」と呼ばれる雨樋の台座を取り付けます。

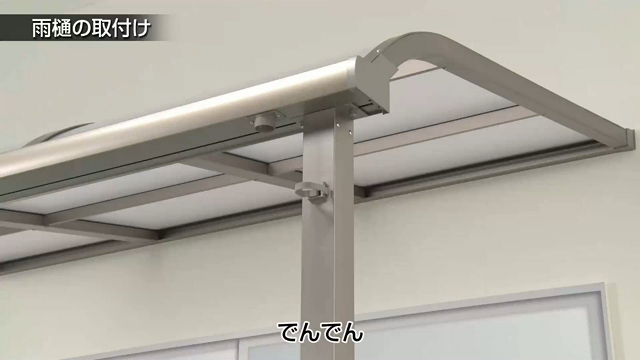

６０．でんでん　を取り付けます【LIXIL 新テラス屋根スピーネ】

雨樋固定用の台座「でんでん」を取り付けます。（なぜ、でんでんと言うのか。。。たしかにカタツムリに似ていないことはないのですが・・・）

◆スピーネの前枠から出ているアタッチメントにドレンエルボを取り付けます。

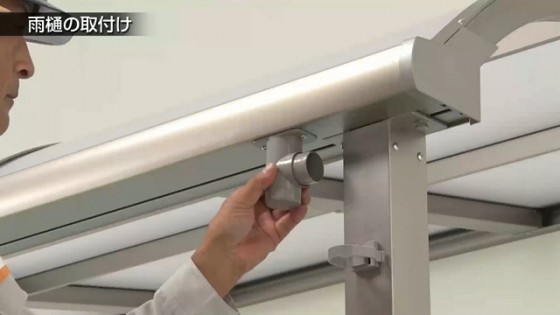

６１．ドレンエルボに同梱の接着剤を塗布し、雨樋アタッチメントに取り付けします【LIXIL 新テラス屋根スピーネ】

スピーネの商品一式の中に付属接着剤がありますので、追加で用意する必要はないかと思います(失敗しない限りは・・・)付属の接着剤で不足した場合、スピーネの設置後に外れてしまった場合などは、ます。ホームセンターで数百円で売られている「塩ビ管用の接着剤」を使用します。家屋の雨樋の補修用として自宅に置いておくのもよいかと思います。

◆雨樋92°エルボでL字に曲げて、柱と一緒に地面に落とします。

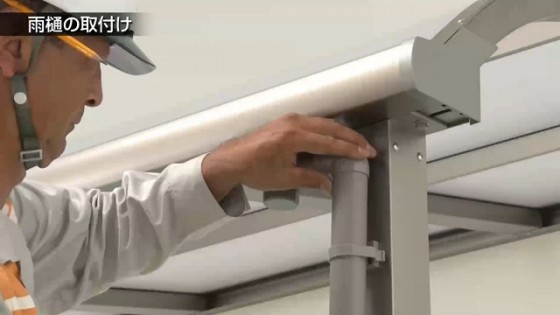

６２．縦樋にも接着剤を使用しドレンエルボに固定します【LIXIL 新テラス屋根スピーネ】

設置場所にあわせて雨樋はカットします。雨樋用のノコギリもありますが、通常の木ノコギリなどでも簡単に切れます。どの接続部分にもはずれ防止のため接着剤をつけて固定するようにしてください。

◆雨樋の最後の部分はL字に曲げておきます。

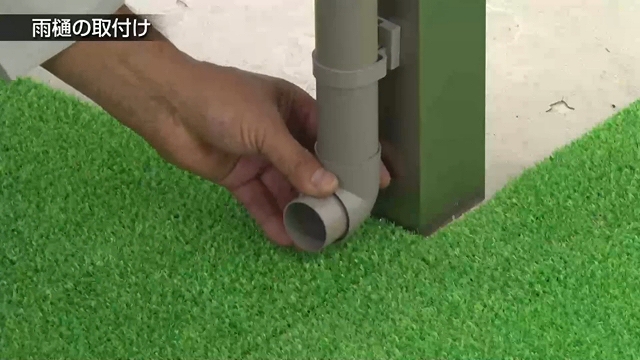

６３．縦樋の下部にもエルボを設置します【LIXIL 新テラス屋根スピーネ】

雨樋の最後の部分もエルボを使ってL字に曲げておきます。そのまま落としておくと長年の雨流れで地面を削ってしまうことがあるためです。この部分からさらに延長して側溝などに直接落とす形でもOKです。

◆これでテラスで集めた雨をスッキリと流す雨樋の取り付けが完了しました。

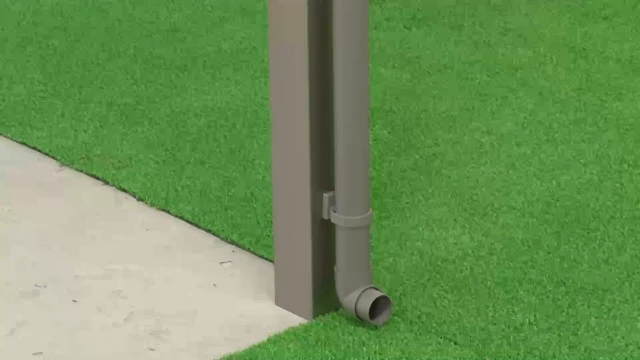

６４．雨樋の取り付けが完了です【LIXIL 新テラス屋根スピーネ】

生活動線に雨樋があると意外と邪魔になってしまうので、どちらの柱に雨樋を取り付けるのがよいか事前に考えておく必要があります。

最後に雨樋に水を集めるための水勾配を調整しながらの柱の固定を行ってスピーネの取り付け工事は完了です。

【次】【スピーネ施工方法解説8/8】柱の固定
